Hochdruck-FLARE-O-Anschlüsse mit O-Ring-Dichtung (SAE 37°Flare)
Hochdruck-FLARE-O-Anschlüsse mit O-Ring-Dichtung (SAE 37°Flare)
Hochdruck-FLARE-O-Anschlüsse mit O-Ring-Dichtung (SAE 37°Flare)
Hochdruck-FLARE-O-Anschlüsse mit O-Ring-Dichtung (SAE 37°Flare)
Hochdruck-FLARE-O-Anschlüsse mit O-Ring-Dichtung (SAE 37°Flare)
Hochdruck-FLARE-O-Anschlüsse mit O-Ring-Dichtung (SAE 37°Flare)
Hochdruck-FLARE-O-Anschlüsse mit O-Ring-Dichtung (SAE 37°Flare)
Hochdruck-FLARE-O-Anschlüsse mit O-Ring-Dichtung (SAE 37°Flare)

Hochdruck-FLARE-O-Anschlüsse mit O-Ring-Dichtung (SAE 37°Flare)

FLARE-O-Fittings sind präzise gefertigte Hydraulikverbinder, die für leckagefreie Leistung bei niedrigen bis mittleren Drücken (bis 3,000 PSI) sorgen. Diese Fittings gewährleisten eine starke, vibrationsfeste Verbindung durch die Integration eines Elastomer-O-Rings, der strategisch im Dichtungsbereich positioniert ist. Sie bieten eine höhere Dichtzuverlässigkeit und können als Ersatz für herkömmliche Bördelrohrverschraubungen verwendet werden. Gleichzeitig sind sie mit dem SAE-37°-Bördelstandard kompatibel. FLARE-O-Fittings sind in verschiedenen O-Ring-Materialien (Buna-N, Viton und EPDM) erhältlich und eignen sich ideal für anspruchsvolle hydraulische, mobile und industrielle Systeme.

ANFRAGE
Beschreibung

1. Auslaufsicheres Design

Die patentierte O-Ring-Dichtung verhindert das Austreten von Hydraulikflüssigkeit, selbst in Umgebungen mit starken Vibrationen.

Die Dichtungsleistung übertrifft die herkömmlicher Metall-Metall-Bördelverbindungen.

2. Druck und Kompatibilität

Ausgelegt für bis zu 3,000 PSI, geeignet für die meisten Nieder-/Mitteldruck-Hydrauliksysteme.

Entspricht den SAE J514-Standards (37°-Aufweitung) und enthält SAE-zu-NPT-Adapter für mehr Vielseitigkeit.

3. Materialoptionen

O-Ring-Auswahl: Buna-N (Standard-Ölbeständigkeit), Viton (Hochtemperatur-/Kraftstoffbeständigkeit), EPDM (Wasser-/Chemikalienbeständigkeit).

Armaturenkörper aus langlebigem Kohlenstoffstahl oder Edelstahl (optional).

4. Einfache Installation

Direkter Ersatz für SAE 37°-Bördelanschlüsse – kein Spezialwerkzeug erforderlich.

Wiederverwendbares Design mit minimalem Wartungsaufwand.

undefiniertF2403
undefiniertF6803 Bördelverschraubungen
undefiniertF6803 Flare-O-Hochdruckarmaturen
undefiniertF6803 Bördel-Hydraulikarmaturen


Wichtige Überlegungen:

✔ Druckgrenzen: 3,000 PSI nicht überschreiten. Bei höheren Drücken wenden Sie sich bitte an NJ, um Alternativen zu erhalten.

✔ O-Ring-Auswahl: Passen Sie das Material an den Flüssigkeitstyp an (z. B. Viton für Kraftstoff, EPDM für Wasserglykol).

✔ Kontrolle: O-Ringe regelmäßig auf Verschleiß prüfen und bei Beschädigung austauschen.

Fertigung & Qualitätssicherung

Präzisionsbearbeitung: CNC-gefertigte Armaturen gewährleisten exakte SAE-Bördelwinkel von 37° für nahtlose Kompatibilität.

O-Ring-Optimierung: Die Finite-Elemente-Analyse (FEA) validiert die Dichtungskompression unter Last.

Prüfung: 100 % druckgeprüft, um eine leckagefreie Leistung zu gewährleisten.

Warum sollten Sie sich für NJ FLARE-O-Armaturen entscheiden?

✔ Garantiert leckagefrei: Die O-Ring-Technologie übertrifft herkömmliche Bördelanschlüsse.

✔ Breite Kompatibilität: SAE 37°- und NPT-Adapter vereinfachen die Systemintegration.

✔ Haltbarkeit: Korrosionsbeständige Beschichtungen und hochwertige Materialien verlängern die Lebensdauer.

✔ Kostengünstig: Reduziert Ausfallzeiten und Flüssigkeitsverlust durch Lecks.

Technische Daten

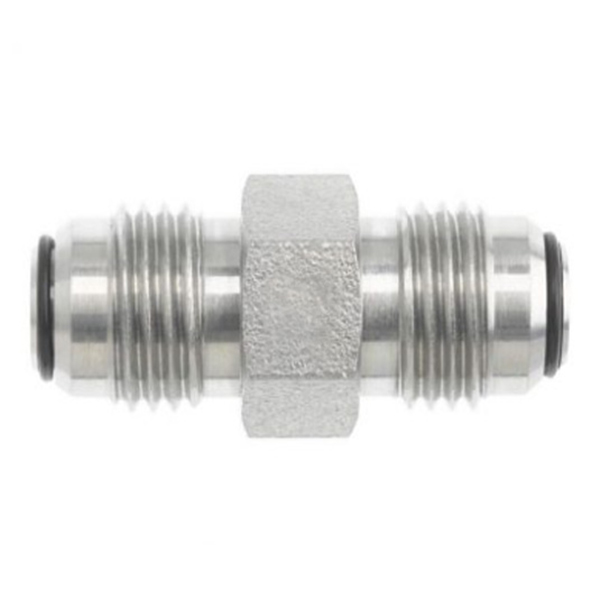

FLARE-O UNION GERADE ADAPTER

TEIL NR. GRÖSSE B1 ROHR-AD B1 ROHR-AD B1 SAE 37 B2 SAE 37 B1-ÜBUNG B2-ÜBUNG L LÄNGE C HEX
F2403-04-04 1/4 1/4 7 / 16-20 7 / 16-20 0.172 0.172 1.37 0.5
F2403-05-05 5/16 5/16 1 / 2-20 1 / 2-20 0.234 0.234 1.37 0.562
F2403-06-04 3/8 1/4 9 / 16-18 7 / 16-20 0.297 0.172 1.4 0.625
F2403-06-05 3/8 5/16 9 / 16-18 1 / 2-20 0.297 0.234 1.4 0.625
F2403-06-06 3/8 3/8 9 / 16-18 9 / 16-18 0.297 0.297 1.41 0.625
F2403-08-06 1/2 3/8 3 / 4-16 9 / 16-18 0.391 0.297 1.52 0.812
F2403-08-08 1/2 1/2 3 / 4-16 3 / 4-16 0.391 0.391 1.62 0.812
F2403-10-06 5/8 3/8 7 / 8-14 9 / 16-18 0.484 0.297 1.68 0.937
F2403-10-08 5/8 1/2 7 / 8-14 3 / 4-16 0.484 0.391 1.78 0.937
F2403-10-10 5/8 5/8 7 / 8-14 7 / 8-14 0.484 0.484 1.88 0.937
F2403-12-08 3/4 1/2 1-1 / 16-12 3 / 4-16 0.609 0.391 1.95 1.125
F2403-12-10 3/4 5/8 1-1 / 16-12 7 / 8-14 0.609 0.484 2.05 1.125
F2403-12-12 3/4 3/4 1-1 / 16-12 1-1 / 16-12 0.609 0.609 2.16 1.125
F2403-14-14 7/8 7/8 1-3 / 16-12 1-3 / 16-12 0.719 0.719 2.21 1.250
F2403-16-08 1 1/2 1-5 / 16-12 3 / 4-16 0.844 0.391 2 1.375
F2403-16-12 1 3/4 1-5 / 16-12 1-1 / 16-12 0.844 0.609 2.2 1.375
F2403-16-16 1 1 1-5 / 16-12 1-5 / 16-12 0.844 0.844 2.25 1.375
F2403-20-16 1-1 / 4 1 1-5 / 8-12 1-5 / 16-12 1.078 0.844 2.38 1.688
F2403-20-20 1-1 / 4 1-1 / 4 1-5 / 8-12 1-5 / 8-12 1.078 1.078 2.43 1.688
F2403-24-16 1-1 / 2 1 1-7 / 8-12 1-5 / 16-12 1.312 0.844 2.58 2
F2403-24-24 1-1 / 2 1-1 / 2 1-7 / 8-12 1-7 / 8-12 1.312 1.312 2.75 2
F2403-32-32 2 2 2-1 / 2-12 2-1 / 2-12 1.781 1.781 3.4 2.625
Antragsprozess

Hydrauliksysteme: Traktoren, Baumaschinen und Industrieanlagen.

Flüssigkeitstransfer: Kraftstoffleitungen, Kühlmittelsysteme und Schmiernetze.

Mobile Ausrüstung: Fahrzeuge für die Landwirtschaft, Forstwirtschaft und den Bergbau.
