Schnelle Lieferung SAE J1926-1 ORB-Hydraulikarmaturen aus Kohlenstoffstahl
Präzisionsgefertigte Verbindungsstücke für Hochdruckhydrauliksysteme sind NJ ORB (O-Ring Boss) Hydraulikverschraubungen. Diese nach SAE J1926-1 gefertigten Kohlenstoffstahlverschraubungen garantieren leckagefreien Betrieb in anspruchsvollen Anwendungen wie Bauwesen, Landwirtschaft und Industrie. Zahlreiche Konfigurationen (gerade, Winkel, T-Stück usw.) und bekannte Teilenummern (z. B. 6400, 6408-HHP, 6815) machen sie in Nordamerika aufgrund ihrer Zuverlässigkeit bei hohem Druck beliebt.
Beschreibung
1. Material und Haltbarkeit
Hergestellt aus 45# (1045) Kohlenstoffstahl für überragende Festigkeit und Korrosionsbeständigkeit, kompatibel mit Hydraulikflüssigkeiten, Ölen und anderen industriellen Medien.
2. Dichtungstechnik
Verfügt über einen O-Ring (wahlweise Nitril-O-Ring oder Viton-Ring), der in der Nut des Außengewindes sitzt und bei der Montage komprimiert wird, um eine 100 % dichte Abdichtung zu gewährleisten. Der Betrieb ist bei 3,000–6,000 PSI möglich (höher bei HHP-Varianten wie 6408-HHP).
3. SAE J1926-1-Konformität
Hält sich an strenge Industriestandards hinsichtlich Maßgenauigkeit, Druckwerte und Materialangaben.
4. Gängige Konfigurationen und Größen
Enthält gerade (6400), 45°-Kniestücke (6805) und T-Stücke (6420) mit Größen von 1/8" bis 2" UNF-Gewinden, die den unterschiedlichen Anforderungen an Hydraulikleitungen gerecht werden.
5. Oberflächenbehandlung
Verzinkt oder Zink-Nickel-beschichtet oder vernickelt zur Verbesserung der Korrosionsbeständigkeit.

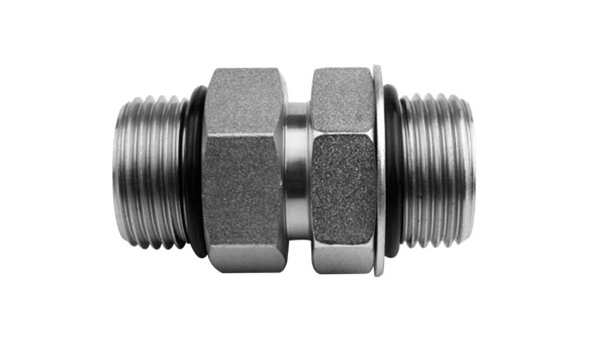

6403-NWO
6403
6405
6408
6815Warum sollten Sie sich für unsere ORB-Armaturen entscheiden?
Strenge Qualitätsprüfung: Jede Armatur wird einer Druck- und Materialprüfung unterzogen.
HHP-Optionen: Hochdruckvarianten (z. B. 6408-HHP) für extreme Bedingungen.
Schneller Versand: NJ verfügt über einen ausreichenden Lagerbestand für alle ORB-Armaturen, daher ist es für uns kein Problem, Großbestellungen innerhalb von 7–15 Werktagen an unsere nordamerikanischen Kunden auszuliefern.
Technische Daten
UNO-Stecker x UNO-verstellbarer gerader Steckeradapter
| Gewinde A | Gewinde B | Art.-Nr | L | E | F | H1 | ||
| Dash | Ein | Dash | Ein | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -9 | 9 / 16-18 | 6403-NWO-06-06 | 40 | 10 | 10 | 17.46 |
| -12 | 3 / 4-16 | -12 | 3 / 4-16 | 6403-NWO-08-08 | 45 | 11 | 11 | 22.23 |
| -14 | 7 / 8-14 | -14 | 7 / 8-14 | 6403-NWO-10-10 | 52 | 13 | 13 | 25.4 |
Details
Wichtigste Vorteile
✔ Auslaufsicheres Design: Die O-Ring-Kompression gewährleistet eine langfristige Dichtheit.
✔ Hochdrucktoleranz: Geeignet für Hochleistungshydrauliksysteme (z. B. Holzspalter, Bagger).
✔ Austauschbarkeit: Kompatibel mit anderen SAE J1926-1 ORB-Anschlüssen.
✔ Breite Verfügbarkeit: Beliebte Teilenummern (z. B. 6405, 6810) reduzieren
Ausfallzeit.
Hinweise zur Verwendung
⚠ Installation: Ziehen Sie die Armaturen mit dem von SAE angegebenen Drehmoment fest, um eine Beschädigung des O-Rings zu vermeiden.
⚠ Wartung: O-Ringe regelmäßig prüfen und bei Verschleiß/Rissen ersetzen.
⚠ Flüssigkeitskompatibilität: Überprüfen Sie die Kompatibilität mit Dichtungen für nicht standardmäßige Flüssigkeiten.
⚠ Vermeiden Sie zu festes Anziehen: Dies kann zu einer Verformung des Gewindes oder einer Beschädigung des O-Rings führen.
Antragsprozess
O-Ring-Boss-Anschlüsse werden in verschiedenen Branchen eingesetzt, darunter Hydraulikpumpen, Zylinder und Ventile, mobile Geräte (Traktoren, Lader), industrielle Automatisierung und Fluidtechniksysteme.
